ILUMINAÇÃO PARA CAMPOS DE FUTEBOL

A iluminação do campo de futebol tem suas próprias regras e padrões. Quando você estiver procurando por Refletores de LED para campo de futebol, existem as algumas informações que você deve saber.

1 – Qual o Tamanho Oficial de um Campo de Futebol

De acordo com os regulamentos da FIFA:

Para campo de competição internacional, o comprimento do campo de futebol é de 100~110m, a largura é de 64~75m, e não deve haver nenhum obstáculo a pelo menos 5m fora da linha de fundo e da linha lateral para garantir a segurança dos atletas.

Para finais da Copa do Mundo, o comprimento é de 105m, a largura é de 68m.

Para campo de futebol padrão, o comprimento do campo de futebol é de 90 a 120 m, a largura é de 45 a 90 m.

II. O Caminho Da Iluminação Do Campo De Futebol

O sistema de iluminação do campo de futebol é importante para todas as pessoas.

A qualidade da iluminação do campo de futebol depende do nível de iluminação, uniformidade e do controle de ofuscamento. Para a visibilidade dos atletas, o nível de iluminação solicitado é relativamente baixo, porem a iluminação precisa ser boa o suficiente para que o público assista o jogo com conforto visual, e os requisitos de iluminação aumentam com a necessidade de filmagens de alta definição.

Iluminação LED para Campos de Futebol

Para conhecer os níveis de iluminação existentes para Campos de Futebol é importante ter em mente alguns conceitos de iluminação.

1 – Uniformidade

A uniformidade da luz um dos pontos fundamentais para se obter uma boa iluminação de quadras.

O que acontece muitas vezes é que a iluminação das quadras ou campo é realizada levando em conta apenas a potência (watts) dos refletores e essa falha acaba ocasionando problemas tais como

Baixa luminosidade no Centro
Baixa luminosidade nos cantos das Quadras
Formações de sombras nas quadras
Luz estourada em alguns pontos da Quadra
Perda de lumininosidade que se dissipa, iluminando pontos fora da quadra

A forma de corrigir isso é realizando um projeto Luminotécnico que equilibre a luz em toda a quadra especificando. Os softwares de luz realizam um calculo de mediana na área por metros quadrados estabelecendo os níveis de uniformidade aceitáveis para a iluminação. Cujo mínimo fica em torno de 0,4 e o máximo 0,8

Lux

Lux >> Lux é a luz percebida pelo olho humano, é a luz como nós a vivenciamos no plano de uso, no caso das quadras a luz presente entre o chão e o 1 metro de distância. Essa medida pode ser auferida com um equipamento chamado luximetro.

Nas normas da ABNT – – Associação Brasileira de Normas Técnicas de iluminação existem orientações sobre o nível de iluminância adequado para cada atividade e vivencia desde uma residência até a sala cirúrgica de um hospital.

Alem das normas da ABNT – Associação Brasileira de Normas Técnicas, existem as normas especificas para área de esportes nas quais nos baseamos para compor a adequação dos projetos :

Norma Européia BS EN 12193:2007 – _Light and Lighting – Sports lighting

IES – _Illuminating Engineering Society of North América

ANSI/IES RP-6-20 Recommended Pratice: Lighting Sports and Recreational Areas.

3 – Lumens > É a quantidade de luminosidade produzida por uma luminária, ou seja, sua eficiência luminica. Através dos lumens nos conseguimos comparar por exemplo um refletor com outro, veja:

– Refletor 1 de 200w – 20.000 lumens = Eficiência de 100 Lumens por watt ou 100 l/w

– Refletor 2 de 200w – 24.000 lumens = Eficiência de 120 Lumens por watt ou 120 l/w

Significa que o refletor 2 é 20% mais eficiente que o primeiro e que, portanto, é possível usar menos peças no projeto que o refletor 1

– OFUSCAMENTO

O ofuscamento é uma das principais causas de desconforto trazidas pela iluminação inadequada em quadras. No que diz respeito a visibilidade os critérios observados são contraste, estado de adaptação do olho, ausência ou restrição de ofuscamento, tamanho aparente do objeto e velocidade aparente do objeto. O ofuscamento pode ser extremamente prejudicial, chegando a interferir no desempenho dos jogadores ou atletas, isso porque ele perde a referência do objeto.

O ofuscamento é dividido em direto e refletido. O ofuscamento direto é causado pelo corpo luminoso; o brilho refletido é formado pela reflexão da luz de uma lâmpada ou outra superfície refletiva. Existem três métodos para controlar o ofuscamento direto: selecionar materiais transmissores de luz, controlar o ângulo de proteção (ângulo de sombreamento) e organizar eficientemente a posição da fonte de luz. O principal método de controlar o brilho refletido é fazer com que a maior parte da luz na superfície de trabalho venha da direção de projeção adequada, ou seja, a reflexão direcional gerada não atingirá diretamente os olhos do observador, mas atingirá a distância ou o lado. Geralmente, desde que nenhuma luz seja instalada acima do observador, o brilho refletido pode ser reduzido.

No projeto de um estádio para controlar o ofuscamento, a lâmpada pode ser usada em conjunto com o sistema de reflexão de alta eficiência equipado com divisórias anti-reflexo, e a posição da fonte de luz pode ser ajustada de acordo com os requisitos técnicos para evitar ofuscamento e astigmatismo. Controlando a direção e o ângulo da projeção na configuração do ponto de mira das luzes para é possível atingir um índice de brilho <50.

– TEMPERATURA DA COR

Dentro da escala de cores brancas que é possível reproduzir com o LED existe uma variação que vai desde um branco mais amarelado que refletem os tons do início das manhãs e tardes, passando pelo branco neutro equivalente a luz do meio dia, até o branco puro azulado que reflete a luz do luar, essa escala é medida numa unidade que se chama Kelvin, conforme vemos a seguir:

– IRC

O Sol é a principal fonte de iluminação que nós temos e por isso enxergamos as cores verdadeiras com a sua iluminação.

Em fontes de iluminação artificial, como lâmpadas, velas e outros, as cores podem não ser iguais às que vemos com a luz do Sol.

A escala do Índice de Reprodução de Cor (IRC), é feita por porcentagem, que varia de 0 a 100 %, sendo que 100% equivale às mesmas cores que vemos com a luz natural solar. Quanto mais próximo de 100% o IRC de uma lâmpada for, significa que ela reproduz mais fielmente as cores que enxergamos com a luz do dia.

– POLUIÇÃO LUMINOSA

Poluição luminosa é o tipo de poluição ocasionada pela luz excessiva ou obstrutiva criada por humanos. A poluição luminosa interfere nos ecossistemas, causa efeitos negativos à saúde, ilumina a atmosfera das cidades, reduzindo a visibilidade das estrelas e interfere na observação astronômica

Tipos de Luminárias

Iluminação antiga de vapor de sódio >> essa iluminação além de necessitar de muitos refletores para atingir um bom índice de iluminância no centro e nos cantos das quadras, consome muita energia – cerca de 70% mais que um refletor de Led – e requer constante manutenção de lâmpadas e reatores já que sua vida útil é breve.

Iluminação LED Alto Desempenho

O design de luz para Campos de Futebol deve ser feito sob medida de acordo com as diferentes características de quadra, para isso é necessário contar com refletores adequados. Confira

REFLETORES ADEQUADOS PARA PRATICA ESPORTIVA

Um bom refletor para pratica esportiva deve ter uma estrutura que garanta o resultado.

Na Lumideas nós especificamos nossos refletores baseados nos seguintes critérios:

Chip>> É o circuito de led em si, responsável por emitir a luz. Independente de quem seja o fabricante nós só trabalhamos com Chips de LED de primeira grandeza Phillips, Osram ou Nichia, que são os fabricante mundiais consagrados que tem o melhor rendimento luminico atestado em laudos laboratoriais sérios e acreditados.

Driver>> É o componente responsável por todo o controle eletrônico da Luminária. Também responde pela vida útil das peças. Esses drivers devem ter uma vida útil de pelo menos 50.000 horas e para garantir isso o fabricante deve se responsabilizar com uma garantia integral por queimas de pelo menos 5 anos. Fora isso desconfie.

Lentes>> As lentes cumprirão dois papeis importantes

Direcionar a luz para onde nós queremos que ela esteja através de ângulos mais abertos ou mais fechados Angulos. O projeto pode prever ângulos entre 10° a 90° deve para lavar os pés dos postes, iluminar laterais e recuos e o centro das quadras, direcionando a luz para o chão evitando o olhar dos jogadores e garantindo a uniformidade no terreno.

Fator ótico antiofuscamento: Com o avanço da tecnologia as últimas gerações de luminárias de Led ganharam lentes anti-ofuscamento através das quais vem sendo possível minimizar o ofuscamento trazendo uma luz equilibrada e uniforme para práticas esportivas que requerem agilidade e foco. Nós usamos uma tecnologia óptica exclusiva, com lentes de polipropileno de alta transmissão através das quais a luz direta é reduzida várias vezes para limitar o derramamento e concentrar a luz no campo, aumentando a intensidade central em mais de 5 vezes e reduzindo consideravelmente o brilho.

Dissipação de Calor: Um bom refletor precisa ter um peso e uma estrutura adequada a força que ele irá produzir. Isso significa que suas paredes de alumínio devem ser construídas com um desenho que permita que o calor que ele gerar seja dissipado para as costas do refletor adequadamente. Quando o refletor tem pouca estrutura o calor passa por suas paredes aquecendo os componentes e precipitando sua vida útil ou ocasionando as tão indesejáveis queimas.

NÍVEIS DE ILUMINAÇÃO PARA CAMPOS DE FUTEBOL

Classificação	Lux	Uniformidade		IRC	Cor
Classificação	Min	Min	Max	Min	Kelvins
Society	250	–	0,4	>80	≥4000
Treino e Recreativo	300	–	0,3	>80	≥4000
Competições Amadoras e Treinos Profissionais	500	0,4	0,6	>80	≥4000
Transmissão de TV Jogos Nacionais e Internacionais	1000	0,5	0,7	>80	≥4000
Transmissão de TV Jogos Finais e Internacionais	1400	0,6	0,8	>80	≥4000
Transmissões HDTV Jogos Finais e Internacionais	2000	0,7	0,8	>90	≥5500

PROJETO

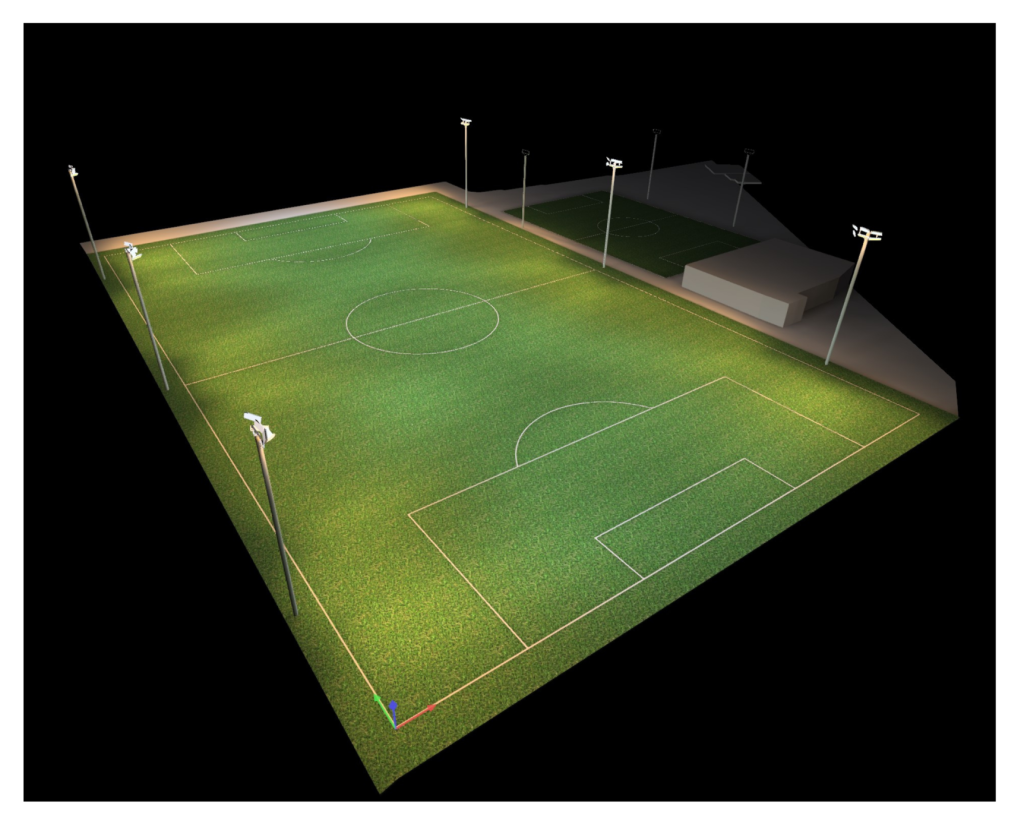

Os softwares mais modernos de iluminação podem calcular características como nível de iluminação, ofuscamento, uniformidade traçando um desenho da luz preciso antes da implantação, evitando erros e desperdícios. O projeto de iluminação também indicará as localizações e altura dos postes, assim como a angulação de cada luminária. Para elaborar um projeto de iluminação profissional nós precisaremos apenas de um arquivo pdf ou dwg da quadra e ele será entregue com o orçamento da quadra implantada para você em apenas alguns dias.

De acordo com nossos anos de experiência em design de iluminação esportiva, as formas tradicionais para das luminárias em estádios e campos de futebol são: quatro torres, multitorres, cinturões de luz, e o modelo híbrido que envolve postes de luz e cinturão de luz. A altura de instalação vai variar entre 8 e 30 m, de acordo com os requisitos do terreno e a modalidade praticada, e a potência das luminárias pode variar entre 200 a 1200w

Nós podemos projetar a distribuição de iluminação de acordo com a posição dos espectadores no campo, a posição de transmissão de TV etc.

Direção da Luz

INSTALAÇÃO

Muitos clientes reclamam porque que há muitos fornecedores envolvidos no projeto. Projetos, Equipamentos de iluminação, postes altos, cabos e instaladores vêm de diferentes fornecedores. A comunicação nem sempre funciona e o cliente precisa se ocupar em gerenciar as fases. O pós-venda também deixa a desejar pois em caso de garantia você nem sempre sabe para quem reclamar. Pensando nisso a Lumideas fornece aos seus clientes soluções completas em iluminação para seu Campo de Futebol. Partindo do projeto até a angulação final das luminárias, mas caso você precise apenas do projeto ou das compras das luminárias também fornecemos a instruções de instalação mediante solicitação. Se você precisar, podemos enviar um engenheiro para ajudá-lo. Para mais informações, entre em contato conosco para uma discussão mais aprofundada.
