ILUMINAÇÃO PARA QUADRAS AREIA
Observando um jogo de beach tenis, ficamos muito animados. Sempre que estamos numa quadra de areia, temos sentimentos diferentes que vão desde a experiencia sensorial de pisar na areia até a emoção da partida em si. Mas às vezes, a experiência pode ser ruim. Por exemplo, em certas quadras, se você for jogar à noite, poderá ficar deslumbrado com as luzes, ou perceberá áreas escuras, onde não é possível ver o campo, o que afeta nosso humor e estado.
Os esportes de areia mais populares são o beach tenis, vôlei de areia e o futebol de areia. Alguns são apenas esportes tradicionais de campo que foram adaptados para serem praticados na superfície arenosa da praia, enquanto outros foram desenvolvidos e adaptados ao ambiente de uma quadra de areia.
Considerando o ambiente de iluminação os refletores ficam muito expostos a chuva e vento que carregam à areia e, portanto, aqui há um cuidado redobrado com a vedação das luminárias e com dispositivo de proteção contra raios, o nível à prova de poeira e à prova d’água deve atingir IP66.

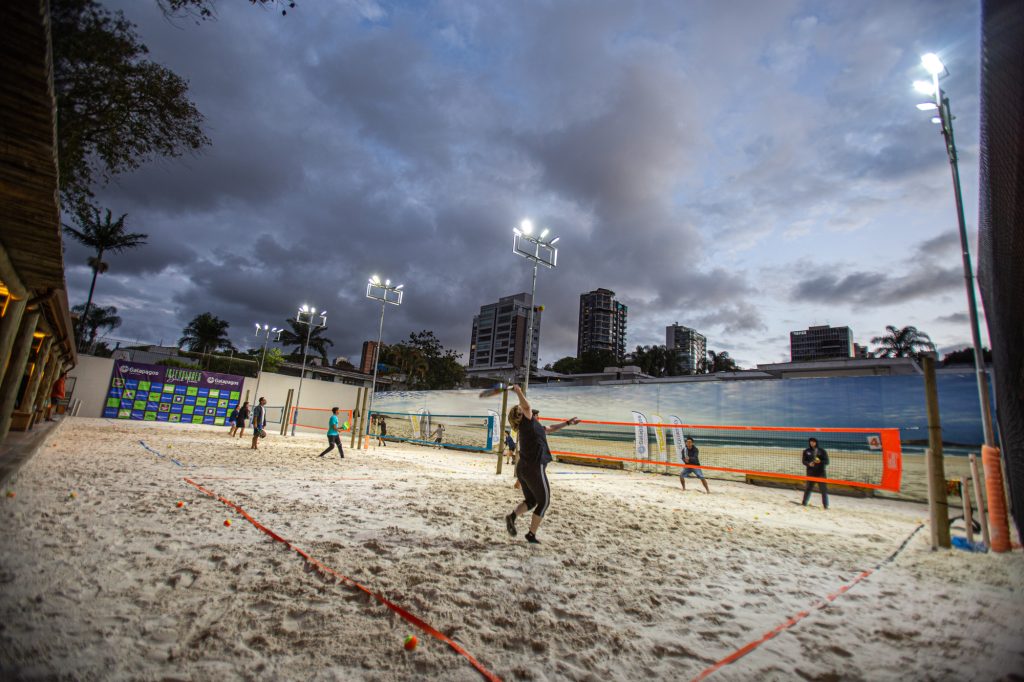

Iluminação LED da quadras de Areia
Para conhecer os níveis de iluminação existentes para quadras de areia é importe tem em mente alguns conceitos de iluminação.
1 – Uniformidade
A uniformidade da luz um dos pontos fundamentais para se obter uma boa iluminação de quadras.
O que acontece muitas vezes é que a iluminação das quadras ou campo é realizada levando em conta apenas a potência (watts) dos refletores e essa falha acaba ocasionando problemas tais como
- Baixa luminosidade no Centro
- Baixa luminosidade nos cantos das Quadras
- Formações de sombras nas quadras
- Luz estourada em alguns pontos da Quadra
- Perda de lumininosidade que se dissipa, iluminando pontos fora da quadra
A forma de corrigir isso é realizando um projeto Luminotécnico que equilibre a luz em toda a quadra especificando. Os softwares de luz realizam um calculo de mediana na área por metros quadrados estabelecendo os níveis de uniformidade aceitáveis para a iluminação. Cujo mínimo fica em torno de 0,4 e o máximo 0,8
- Lux
Lux >> Lux é a luz percebida pelo olho humano, é a luz como nós a vivenciamos no plano de uso, no caso das quadras a luz presente entre o chão e o 1 metro de distância. Essa medida pode ser auferida com um equipamento chamado luximetro.
Nas normas da ABNT – – Associação Brasileira de Normas Técnicas de iluminação existem orientações sobre o nível de iluminância adequado para cada atividade e vivencia desde uma residência até a sala cirúrgica de um hospital.
Alem das normas da ABNT – Associação Brasileira de Normas Técnicas, existem as normas especificas para área de esportes nas quais nos baseamos para compor a adequação dos projetos :
- Norma Européia BS EN 12193:2007 – _Light and Lighting – Sports lighting
- IES – _Illuminating Engineering Society of North América
- ANSI/IES RP-6-20 Recommended Pratice: Lighting Sports and Recreational Areas.
3 – Lumens > É a quantidade de luminosidade produzida por uma luminária, ou seja, sua eficiência luminica. Através dos lumens nos conseguimos comparar por exemplo um refletor com outro, veja:
– Refletor 1 de 200w – 20.000 lumens = Eficiência de 100 Lumens por watt ou 100 l/w
– Refletor 2 de 200w – 24.000 lumens = Eficiência de 120 Lumens por watt ou 120 l/w
Significa que o refletor 2 é 20% mais eficiente que o primeiro e que, portanto, é possível usar menos peças no projeto que o refletor 1
- – OFUSCAMENTO
O ofuscamento é uma das principais causas de desconforto trazidas pela iluminação inadequada em quadras. No que diz respeito a visibilidade os critérios observados são contraste, estado de adaptação do olho, ausência ou restrição de ofuscamento, tamanho aparente do objeto e velocidade aparente do objeto. O ofuscamento pode ser extremamente prejudicial, chegando a interferir no desempenho dos jogadores ou atletas, isso porque ele perde a referência do objeto.
- – TEMPERATURA DA COR
Dentro da escala de cores brancas que é possível reproduzir com o LED existe uma variação que vai desde um branco mais amarelado que refletem os tons do início das manhãs e tardes, passando pelo branco neutro equivalente a luz do meio dia, até o branco puro azulado que reflete a luz do luar, essa escala é medida numa unidade que se chama Kelvin, conforme vemos a seguir:
- – IRC
O Sol é a principal fonte de iluminação que nós temos e por isso enxergamos as cores verdadeiras com a sua iluminação.
Em fontes de iluminação artificial, como lâmpadas, velas e outros, as cores podem não ser iguais às que vemos com a luz do Sol.
A escala do Índice de Reprodução de Cor (IRC), é feita por porcentagem, que varia de 0 a 100 %, sendo que 100% equivale às mesmas cores que vemos com a luz natural solar. Quanto mais próximo de 100% o IRC de uma lâmpada for, significa que ela reproduz mais fielmente as cores que enxergamos com a luz do dia.
- – POLUIÇÃO LUMINOSA
Poluição luminosa é o tipo de poluição ocasionada pela luz excessiva ou obstrutiva criada por humanos. A poluição luminosa interfere nos ecossistemas, causa efeitos negativos à saúde, ilumina a atmosfera das cidades, reduzindo a visibilidade das estrelas e interfere na observação astronômica
Tipos de Luminárias
- Iluminação antiga de vapor de sódio >> essa iluminação além de necessitar de muitos refletores para atingir um bom índice de iluminância no centro e nos cantos das quadras, consome muita energia – cerca de 70% mais que um refletor de Led – e requer constante manutenção de lâmpadas e reatores já que sua vida útil é breve.
-
Refletores de Led de Baixa de Qualidade
Os principais problemas enfrentados nos jogos noturno é a baixa luminosidade e a falta de visão da bola em movimento o que causa extremo desconforto aos atletas.
As principais causas deste problema são:
Iluminação de Led de Inadequados á Pratica Esportiva>> muitos clientes nos procuram depois de ter trocado a iluminação de suas quadras, feito um investimento que a principio parecia “barato”, mas tendo que abrir mão do dinheiro investido devido aos resultados. O tipo mais comum de refletores de led são os que tem um placa de led e um vidro temperado na frente, estes refletores não possuem lentes que canalizem a luz para o ponto de jogo e acabam dissipando a luz na altura do olhar do jogador e deixando o piso sem luz. Por não canalizar a luz o centro e os cantos da quadra, que são os locais mais distantes, também ficam sem luz. Esse refletores poderiam estar cumprindo a função de iluminar um estacionamento, uma via de circulação, podendo até iluminar uma pequena quadra poliesportiva para jogos onde as crianças se divertem no play ground, mas não são efetivos para jogos como tênis, beach tenis, futebol, squash, vôlei e basquete porque não são feitos para iluminar um alvo e nem tampouco para que um ser humano esteja em contato com eles por 2 horas continuas numa atividade onde a visão e o foco são altamente exigidos.
Iluminação de Baixa Qualidade >> Esse é um ponto que pode estar ligado aos refletores de led ou de Vapor de Sódio. A Qualidade dos componentes estão diretamente ligados a vida útil (queima) e a perda de luminosidade. Um bom componente mantém até 80% de sua luminosidade após cumprir toda o ciclo de vida útil que gira em torno de 50.000 horas. Considerando que uma quadra fica acesa aproximadamente 4 horas por dia essa vida útil deveria ser de 34 anos, ou seja um refletor de led não foi feito para queimar. Ele foi feito para durar, então se você comprou refletores “baratos” que queimaram depois de 1 ano, sinto em informa-lo, mas NÃO FOI BARATO, você pagou uma fortuna seja lá qual for o preço que você pagou por ele.
Porque alguns refletores Queimam e outros Piscam>>
Existem refletores que tem placas integradas de led como este no exemplo abaixo. Quando uma placa de Led queima ele apaga aquele ponto totalmente e na sequencia ela queima a outra placa inutilizando o refletor
Existem os Refletores de LED SMD que são placas com pequenos pontos de led, então estes vão apagar aos poucos porque quando ele queimar um ponto, você não consegue perceber a falta de luz no equipamento imediatamente, ele vai queimando aos poucos numa sequência. Isso é bom porque você não fica sem iluminação naquele ponto, mas pode ser um problema porque se você não estiver atento pode perder o prazo de garantia da sua peça e não ter percebido o defeito. Quando um ponto entra em surto, a parte elétrica do refletor vai ficar tentando acionar aquele chip que esta queimado e por isso ele pode ficar piscando, trazendo aquele efeito desconfortável nos olhos.
Perda de Luminosidade >> Outro fator importante que provoca a baixa luminosidade nas quadras é que esses refletores quando são novos tem uma performance luminica por exemplo 20.000 lumens, devido a baixa qualidade dos componentes a medida que vão sendo utilizados eles vão enfraquecendo, dentro de 6 meses a mesma peça vai entregar 12.000 lumens mas você não consegue perceber isso no dia a dia, apenas depois de um tempo se dá conta de que sua quadra de LED está sem luz
Como os refletores lâmpada de LED TRADICIONAL que tem apenas uma barreira de vidro após os leds não funciona bem pois a Luz explode no alto dos postes causando e não atinge o piso com eficiência.
Iluminação LED Alto Desempenho
O design de luz para quadras de areia deve ser feito sob medida de acordo com as diferentes características de quadra, para isso é necessário contar com refletores adequados. Confira
REFLETORES ADEQUADOS PARA PRATICA ESPORTIVA
Um bom refletor para pratica esportiva deve ter uma estrutura que garanta o resultado.
Na Lumideas nós especificamos nossos refletores baseados nos seguintes critérios:
Chip>> É o circuito de led em si, responsável por emitir a luz. Independente de quem seja o fabricante nós só trabalhamos com Chips de LED de primeira grandeza Phillips, Osram ou Nichia, que são os fabricante mundiais consagrados que tem o melhor rendimento luminico atestado em laudos laboratoriais sérios e acreditados.
Driver>> É o componente responsável por todo o controle eletrônico da Luminária. Também responde pela vida útil das peças. Esses drivers devem ter uma vida útil de pelo menos 50.000 horas e para garantir isso o fabricante deve se responsabilizar com uma garantia integral por queimas de pelo menos 5 anos. Fora isso desconfie.
Lentes>> As lentes cumprirão dois papeis importantes
- Direcionar a luz para onde nós queremos que ela esteja através de ângulos mais abertos ou mais fechados Angulos. O projeto pode prever ângulos entre 10° a 90° deve para lavar os pés dos postes, iluminar laterais e recuos e o centro das quadras, direcionando a luz para o chão evitando o olhar dos jogadores e garantindo a uniformidade no terreno.
2.) Fator ótico antiofuscamento: Com o avanço da tecnologia as ultimas gerações de luminárias de Led ganharam lentes antio-ofuscamento através das quais que vem sendo possível minimizar o ofuscamento trazendo uma luz equilibrada e uniforme para praticas esportivas que requerem agilidade e foco.
Dissipação de Calor: Um bom refletor precisa ter um peso e uma estrutura adequada a força que ele irá produzir. Isso significa que suas paredes de alumínio devem ser construídas com um desenho que permita que o calor que ele gerar seja dissipado para as costas do refletor adequadamente. Quando o refletor tem pouca estrutura o calor passa por suas paredes aquecendo os componentes e precipitando sua vida útil ou ocasionando as tão indesejáveis queimas.
NÍVEIS DE ILUMINAÇÃO PARA QUADRAS DE BEACH TÊNIS
| Classificação | Lux | Uniformidade | IRC | Cor | ||
| Min | Max | Min | Max | Min | Kelvins | |
| Recreativo | 250 | 400 | 0,5 | 0,6 | >80 | 4000 |
| Profissional | 500 | 1000 | 0,5 | 0,7 | >80 | 5000 |
PROJETO
Os softwares mais modernos de iluminação podem calcular características como nível de iluminação, ofuscamento, uniformidade traçando um desenho da luz preciso antes da implantação, evitando erros e desperdícios. O projeto de iluminação também indicará as localizações e altura dos postes, assim como a angulação de cada luminária. Para elaborar um projeto de iluminação profissional nós precisaremos apenas de um arquivo pdf ou dwg da quadra e ele será entregue com o orçamento da quadra implantada para você em apenas alguns dias.
De acordo com nossos anos de experiência em design de iluminação, geralmente, para quadras de tênis, a maioria dos postes de luz terá de 7 a 8 m. De acordo com os requisitos de iluminação do estádio, a potência das luzes da quadra é geralmente de 300-500W. A solução abaixo é para referência.
INSTALAÇÃO
Muitos clientes reclamam porque que há muitos fornecedores envolvidos no projeto. Projetos, Equipamentos de iluminação, postes altos, cabos e instaladores vêm de diferentes fornecedores. A comunicação nem sempre funciona e o cliente precisa se ocupar em gerenciar as fases. O pós-venda também deixa a desejar pois em caso de garantia você nem sempre sabe para quem reclamar. Pensando nisso a Lumideas fornece aos seus clientes soluções completas em iluminação para quadras de beach tênis. Partindo do projeto até a angulação final das luminárias, mas caso você precise apenas do projeto ou das compras das luminárias também fornecemos a instruções de instalação também mediante solicitação. Se você precisar, podemos enviar um engenheiro para ajudá-lo. Para mais informações, entre em contato conosco para uma discussão mais aprofundada.
